早在幾年前，機械硬碟與光碟機都已經邁進了SATA介面時代，從當初的SATA到SATA II介面，現在已經發展到SATA III介面。存儲新貴SSD讀寫速度都突破了500MB/s，而SATA III的理論傳輸峰值僅600MB/s，大家可能考慮到接在主機板的SATA II與SATA III介面上區別，也可能考慮到原生SATA與第三SATA介面的區別，但有沒有想過SATA線本身會不會也對高速傳輸的SSD產生影響呢？
DIY玄學揭秘:硬碟線也會影響硬碟性能?
我們使用SSD時可能會用到不同類型的SATA線，比如老、舊的SATA線，不同主機板配套的SATA線，不同材質的SATA線等等，今天我們用實際的測試驗證一下不同類型的SATA線對SSD性能有怎樣的影響？
認識SATA介面：

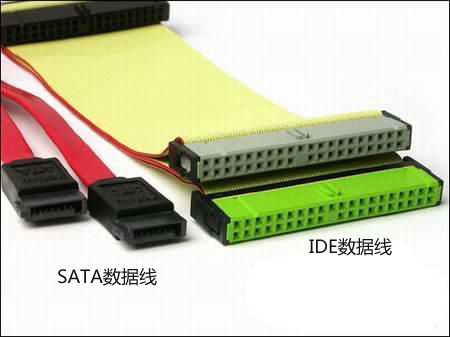

稍微有些資歷的DIY玩家應該都會記得，早在IDE設備盛行的年代，IDE資料線分為80針與40針。其中80針資料線由於多出的40條信號線，可以避免出現信號干擾，因此被普遍應用到高速硬碟中，包括DMA 66、DMA 100以及後期的ATA 133。而40針IDE資料線由於抗干擾能力差，我們主要用它來連接光存放裝置。

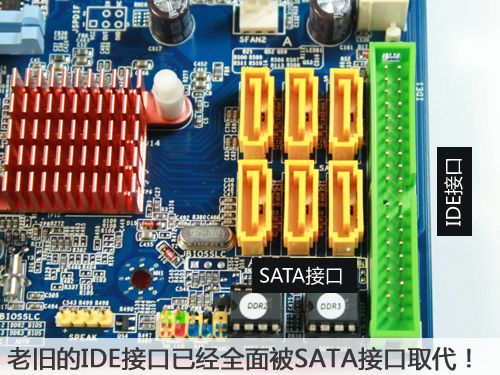

隨著硬碟技術的來斷發展，SATA介面取代了ATA介面。一方面SATA以連續串列的方式傳送資料，減少介面的針腳數目，使連接電纜數目變少，僅用四支針腳就能完成所有的工作，不像之前PATA排線那麼蠢。另外，SATA的起點更高、發展潛力更大，SATA 1.0的資料傳輸率達150MB/s，比最快的並行ATA所能達到133MB/s的最高資料傳輸率還高，而在SATA 2.0的資料傳輸率達到300MB/s，SATA 3.0將實現600MB/s的最高資料傳輸率。
趣味測試：四組不同類型的SATA線介紹：

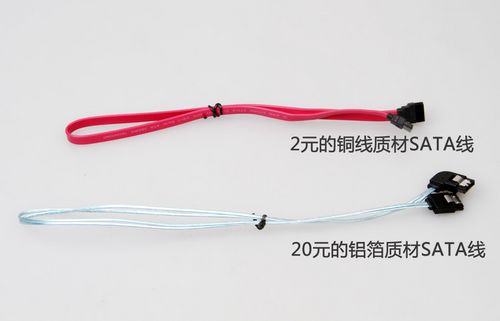

●2元一條SATA線與20元一條SATA線：
2元的SATA線是小編去電腦城裝機店淘來的，老闆本來要價5元，小編軟磨硬泡，2元拿下，差價3元，一條小小SATA線也有“暴利”。不過這種做工粗糙的SATA線成本估計也就幾毛錢至1塊錢。另一條SATA線是奧睿科（ORICO）CPD-7PL6G-BA60 雙通道鋁箔SATA 3代硬碟資料線，京東上買的，20塊大洋。兩款SATA線的差價是10倍之多。
●現在市售SATA線與五年前生產SATA線：
考慮到SATA線使用的年限，小編在五年前的辦公機上拆下一條紅色的SATA線，問過辦公機的主人，未更換過硬體，SATA線是原本主機板附送的。另一條藍色SATA線，是淘寶上熱銷的SATA線。5年前PK現在的，看看老舊SATA線之間是否存在性能差距？
●頂級主機板附送SATA線與入門級主機板附送SATA線：
我們平時裝機所用到SATA線絕大部分是由主機板廠商以配件的形式附送的，小編從售價高達3599元的華碩(ASUS)RAMPAGE IV EXTREME主機板包裝盒裡拿出一條SATA線，對比七彩虹入門級主機板H81包裝盒裡附送的SATA線，看一下兩者之間的性能差距？
●直線SATA線與卷連線SATA線：
在論壇上看到不少網友回饋，SATA形狀不同也會影響到資料的傳輸，為了滿足這部分網友的好奇，小編選用同一批號的兩條SATA線，一條保持直線形狀，另一條SATA線用螺絲刀打成螺旋狀，借此求證SATA線形狀不同是否影響到性能。
評測平臺介紹與說明：
|
硬體平臺
|
|
|
CPU
|
Intel Core i7 4770K
|
|
主機板
|
映泰HIFI-Z87
|
|
記憶體
|
金士頓 DDR3-2133 4G*2
|
|
硬碟
|
主盤：三星830系列256G
|
|
顯卡
|
AMD HD 7750
|
|
軟體平臺
|
|
|
作業系統
|
Windows 7 Ultimate X64 SP1
|
|
驅動程式
|
AMD驅動13.8
|
|
評測方案
|
理論性能測試：
CrystalDiskMark AS SSD Benchmark
四組不同的類型SATA線：
2元一條與20元一條SATA線 直線與卷連線SATA線 現在市售與五年前生產SATA線 頂級主機板與入門級主機板附送SATA線 |
參與測試的SSD：浦科特M5Pro 128G
測試平臺保持一致，考慮到資料傳輸的敏感性，我們選擇了穩定性較好的浦科特M5Pro 128G SSD，打開主機板AHCI，保持4K對齊，測試的軟體我們用了SSD測試常用到的CrystalDiskMark與AS SSD Benchmark軟體。
一、2元一條SATA線與20元一條SATA線
奧睿科雙通道鋁箔SATA3代硬碟資料線採用國際標準SAS線精工製作，雙通道鋁箔線身，抗干擾能力及穩定傳輸方面更出色一些，延伸性極佳，金屬卡口設計，一側彎一直頭，雙頭全部有鋼扣設計，裝上後牢牢卡住，避免因為長期震動介面變松導致的各種電腦故障。
而普通的2元SATA線，做工一般，介面是硬化塑膠，雙頭都沒有金屬卡扣，且延伸性差，且於老化。
CrystalDiskMark 測試：

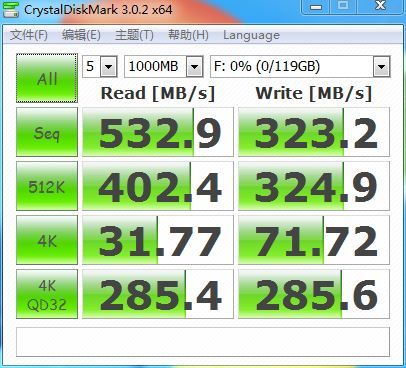

2元一條SATA線的測試成績
20元一條SATA線的測試成績
測試成績對比
測試小結：從上述的測試成績中可以看出，兩者的持續讀寫速度幾乎沒有區別的，在隨機4K及隨機4K(QD32)測試項中，奧睿科雙通道鋁箔SATA線的測試成績稍好一些。
AS SSD Benchmark軟體測試：

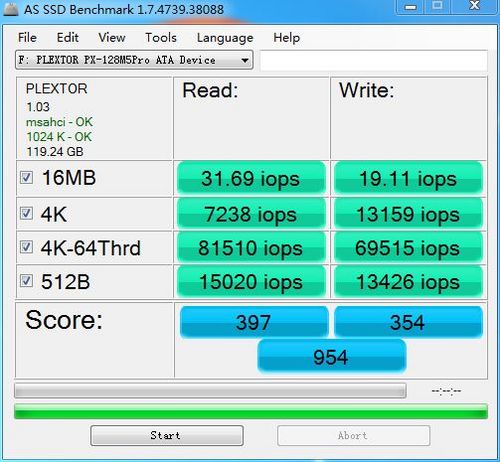

2元一條SATA線的測試成績

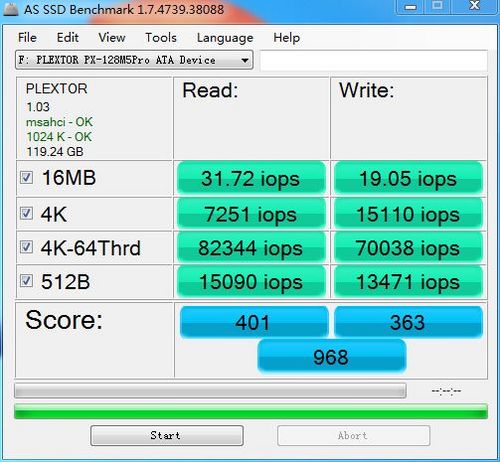

20元一條SATA線的測試成績

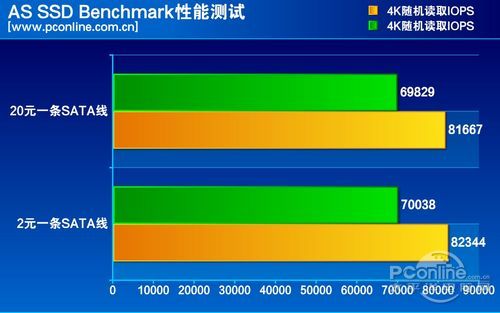

測試小結：在AS SSD的測試中，讓我們有點驚訝，可以看到2元的SATA線最後的總得分竟比20元的奧睿科雙通道鋁箔SATA線高出2分，雖然這2分幾乎可以忽略，但這也說明了兩者至少在資料傳輸速度上是沒有太明顯的區別。
二、現在市售SATA線與五年前生產SATA線：

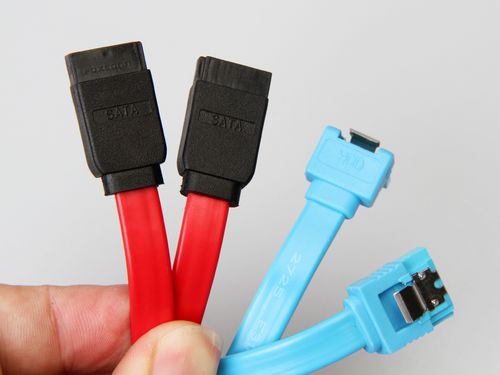

我們都知道線材用久後會出現老化現象，所用5年前SATA線，外層的PVC塑膠材質已經有少許的變形，材質色澤也淡化了。而現售的SATA線，摸上去有一種塑膠的手感，非常細膩，線材上的規格文字採用白色字體印刷，字跡清晰，而且還帶有兩頭金屬卡扣。
CrystalDiskMark 測試：

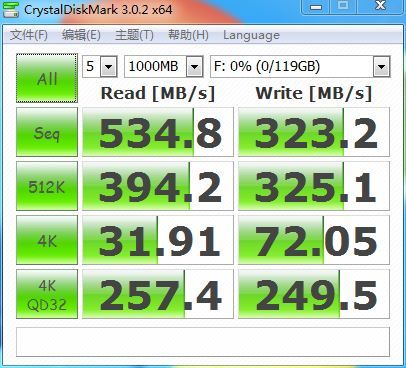

五年前生產SATA線的測試成績

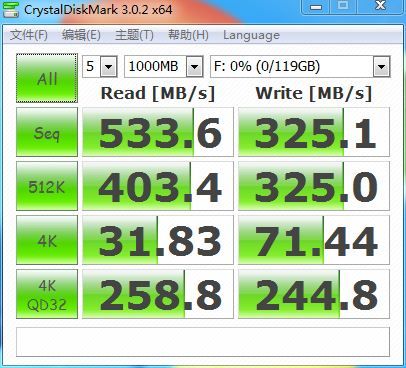

現在市售SATA線的測試成績

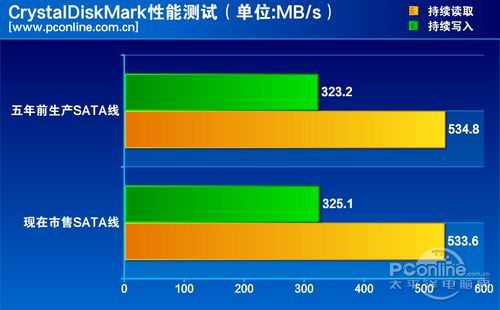

測試成績對比
測試小結：從上述的測試對比看，兩條SATA線並沒有明顯的性能差距，都很好地發揮出浦科特M5Pro 128G的性能。
AS SSD Benchmark軟體測試：
五年前生產SATA線的測試成績
現在市售SATA線的測試成績
測試成績對比
測試小結：現在市售SATA線隨機4K IOPS讀寫速度為82052/70485，比老舊SATA線的81332/69266，高出一點點，但算一下百分比，幾乎可以認為是測試的誤差造成的。
三、直線SATA線與卷連線SATA線：
在有限的主機殼空間裡，為了讓線材更加有條理，很多用戶喜歡將SATA線卷成螺旋狀，但是有人就提出各種各樣的理論，如螺旋狀SATA線圈會形成“磁效應”，從而影響到資料傳輸。下面我們就來具體測試一下。
CrystalDiskMark 測試：
直線SATA線 測試成績
卷連線SATA線的測試成績

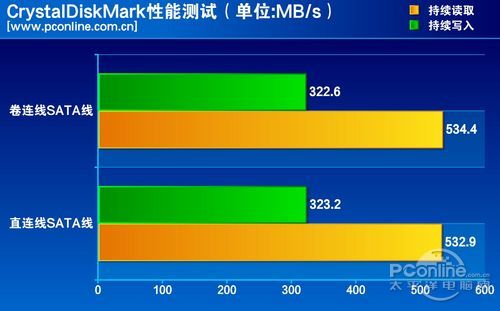

測試成績對比
測試小結：沒有令人出乎意料的結果，從上述的圖表對比來看，直線SATA線與卷連線SATA線的傳輸性能幾乎是一樣的。
AS SSD Benchmark軟體測試：
直線SATA線 測試成績
卷連線SATA線的測試成績
測試成績對比
測試小結：AS SSD測試依舊如此，有所差距，但是不明顯。不管你是以直線形式還是卷連線的形式，都能發揮出SSD的極致性能。對於使用者來說，彎線直線完全可以看個人愛好。
四、頂級主機板附送SATA線與入門級主機板附送SATA線：

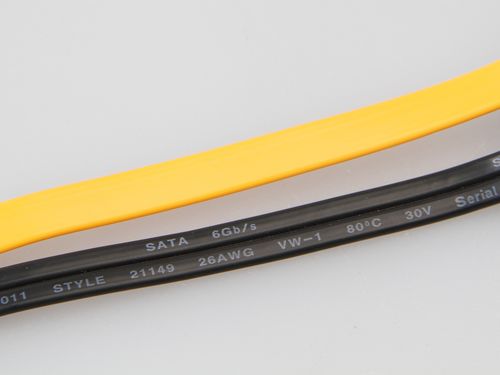

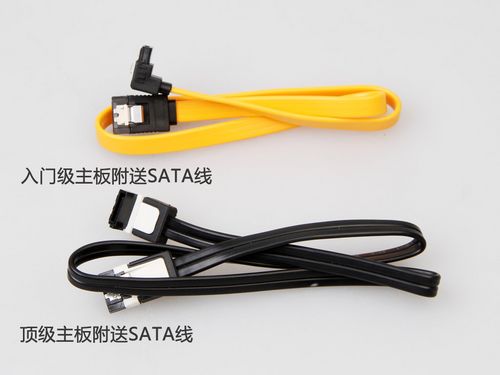

頂級主機板配送的SATA線採用兩股線分離設計，介面裡面的觸點也是非常光亮，從線材上的印刷上，我們也可以看到線材上明確了支援SATA 6Gbps規格，線材通體為黑色，外皮平整光滑，線材上印刷的文字字跡清晰。
入門級主機板配送的SATA線就相對簡陋一些，線材沒有印刷文字，做工用料上也是平平，與其主機板的定位也是切合的。
CrystalDiskMark 測試：

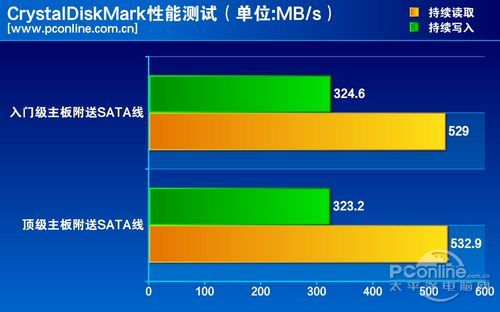

頂級主機板附送SATA線的測試成績
入門級主機板附送SATA線
測試成績
測試小結：賣3599元頂級Z87主機板與賣399元入門級H81主機板不管是功能、做工、用料差距都是巨大的，一分錢一分貨嘛，但是主機板所配的SATA線，從我們的測試成績上看，至少在傳輸性能上是沒有差距的。
AS SSD Benchmark測試：
頂級主機板附送SATA線的測試成績
入門級主機板附送SATA線
測試成績
測試小結：AS SSD軟體測試同樣驗證了上面測試的結果，入門級主機板所附送的SATA與頂級主機板附送的SATA線對於SSD的性能傳輸影響甚微。
評測室總結：
我們進行一系列不同類型的SATA線測試，證明了目前SATA線之間對硬碟的傳輸性能差距已經非常小了。如果你是一個對性能沒有特別苛刻的使用者，不在意那一點點性能損耗，裝機使用主機板附送的SATA線就可以保證硬碟資料傳輸的速度及資料傳輸的穩定性、安全性。當然如果你追求極致的性能體驗，什麼都要求是頂級配備的，那一條高品質的SATA線是必需的，像雙通道鋁箔線材，在抗干擾能力及穩定性方面更勝一籌。
如果你在市面上選購非主機板原廠的SATA線，那就千萬注意謹防購買到劣質資料線，畢竟硬體有價，資料無價！
