硬碟外觀與規格介紹


這三款mSATA介面的M5M固態硬碟主要的不同點，除了64GB、128GB以及256GB三種不同容量的規格之外，所內建的快取記憶體容量也有些差異，分別為128MB、256MB以及512MB，因此三款M5M固態硬碟在寫入傳輸速度方面亦有些許落差，其中速度最快地則是容量與快取記憶體最大的PX-256M5M，最高循序傳輸效能可達到讀取540MB/s、寫入430M/s。其次則是PX-128M5M，最高循序傳輸效能可達到讀取540MB/s、寫入320M/s。最後一個則是PX64M5M，其循序傳輸效能可達到讀取540MB/s、寫入160M/s。


打開包裝之後，裡面就只有mSATA的固態硬碟主體，並沒有其它配件。而三款M5M固態硬碟上的貼紙除了一些安規認證的標示與電源規格之外，亦有標示內建的韌體版本是為1.01版，且三款硬碟皆是2013/01/05 台灣製造。


撕掉外層的標示貼紙，則可以看到三款硬碟的電路設計與硬體配置算是大同小異，其中有貼上貼紙的則是處理晶片，以及則是兩個儲存記憶體顆粒。


而翻到另外一面來看，配置上也是相差不多，同樣都設置了兩個儲存記憶體顆、一個快取記憶體以及一個串列式快閃記憶體(Serial flash Memory)。


三款硬碟上所設置的處理晶片與Plextor之前的M5 Pro一樣都是採用Marvell的88SS9187晶片。至於晶片功能在先前的文章曾經說明過，所以這邊就不再贅述，若是有興趣的話可以參考小編先前針對M5 Pro所撰寫的文章。


快取記憶體規格部分，64GB的M5M則是設置了海力士的Hynix H5TQ1G63DFR DDR3記憶體顆粒，容量為128MB。128GB的M5M則是使用海力士的Hynix H5TQ2G63DFR DDR3記憶體顆粒，容量為256MB。至於256GB的M5M則是內建南亞NANYA的NT5CC256M16BP-CG DDR3記憶體顆粒，容量為512MB。







至於儲存記憶體部分，64GB的M5M上則是採用了四顆TOSHIBA的TH58TEG7DDJBA4C記憶體顆粒，單顆容量為16GB、總容量為64GB。128GB的M5M上則是採用了四顆TOSHIBA的TH58TEG8DDJBA8C記憶體顆粒，單顆容量為32GB、總容量為128GB。而256GB的M5M上則是採用了四顆TOSHIBA的TH58TEG9DDJBA89記憶體顆粒，單顆容量為64GB、總容量為256GB。






除了快取記憶體之外，三款固態硬碟同樣都有加入了一個華邦電子推出的winbond 25Q80BVIG的串列式快閃記憶體。









實際測試


看完三款固態硬碟各式的晶片規格之後，接下來自然是要來測試一下效能囉！由於這款M5M主要是針對筆記型電腦為主，所以一開始要測試的時候，原本想說就找一台筆電搭配，可是沒想到實際測試之後，卻發現很多筆電的mSATA插槽規格都只有支援至SATA 3Gb/s，因此也讓M5M的傳輸速度無法完全發揮。所以為了要能發揮出M5M的效能表現，小編這次還是使用桌機，並且還特別借來了一張可支援至SATA 6Gb/s規格的mSATA轉SATA轉接卡來進行測試。以下則是這次測試所使用的零組件平台清單，給網友們作個參考。

處理器：Intel Core i7-3770K
主機板：技嘉GA-Z77X-UD5H主機板
記憶體：Kingston HyperX DDR3-1600 4GBx2
繪圖晶片：Intel HD Graphics 4000
系統主硬碟機：博帝PYRO II 240GB固態硬碟
電源供應器：Gigabyte ODIN 1200W

這次測試是使用mSATA轉接卡才有辦法讓這款M5M發揮到SATA 6Gb/s的效能表現。









Anvil's Storage Utilities軟體測試(測試檔案大小為1GB)


64GB M5M的4MB循序讀取效能為510.85MB/s、寫入效能為157.78MB/s，測試結果總分為3042.45分。128GB M5M的4MB循序讀取效能為508.82MB/s、寫入效能為308.25MB/s，測試結果總分為3570.5分。256GB M5M的4MB循序讀取效能為501.1MB/s、寫入效能為410.26MB/s，測試結果總分為3660.88分。













AS SSD Benchmark效能測試


64GB M5M的循序讀取效能為514.36MB/s、寫入效能為158.01MB/s，測試結果總分為725分。128GB M5M的循序讀取效能為513.09MB/s、寫入效能為307.78MB/s，測試結果總分為918分。M5M的循序讀取效能為502.98MB/s、寫入效能為419.56MB/s，測試結果總分為936分。






Iops結果顯示

在4K-64Thrd測試項目中，64GB M5M則有讀取69149iops與寫入36242iops的表現、128GB M5M則有讀取77005 iops與寫入67473 iops的表現、256 GB M5M則有讀取75137 iops與寫入70867 iops的表現。






Copy-Benchmark測試結果

64GB M5M的ISO項目為243.44MB/s、時間4.41秒；應用程式項目為162.7MB/s、時間8.65秒；遊戲項目為170.82MB/s、時間8.08秒。

128GB M5M的ISO項目為266.29MB/s、時間4.03秒；應用程式項目為208.74MB/s、時間6.74秒；遊戲項目為242.34MB/s、時間5.7秒。

256GB M5M的ISO項目為417.98MB/s、時間2.57秒；應用程式項目為224.98MB/s、時間6.25秒；遊戲項目為203.31MB/s、時間6.79秒。






Compression-Benchmark項目

64GB M5M的讀取與寫入的速度表現約分別在512MB/s以及459MB/s；128 GB M5M的讀取與寫入的速度表現約分別在518MB/s以及331MB/s；256 GB M5M的讀取與寫入的速度表現約分別在508MB/s以及422MB/s。













ATTO Benchmark效能測試


檔案長度256KB之後，64GB M5M的讀取與寫入效能則分別維持在510MB/s以及166MB/s的表現。128 GB M5M的讀取與寫入效能則分別維持在530MB/s以及320MB/s的表現。256 GB M5M的讀取與寫入效能則分別維持在520MB/s以及410MB/s的表現。

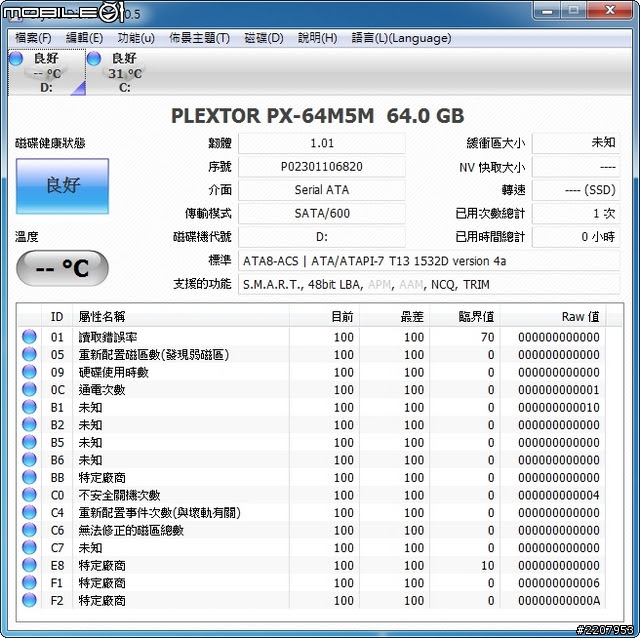

CrystalDiskInfo硬碟資訊頁面















CrystalDiskMark效能測試


當測試資料為預設值的時

64GB M5M的循序讀取效能為520.4MB/s、循序寫入效能為164.7MB/s。128GB M5M的循序讀取效能為518.3MB/s、循序寫入效能為324.6MB/s 。256GB M5M的循序讀取效能為507MB/s、循序寫入效能為407.6MB/s。






當測試資料為0x00(0Fill)時

64GB M5M的循序讀取效能為510.5MB/s、循序寫入效能為164.7MB/s。128GB M5M的循序讀取效能為517.1MB/s、循序寫入效能為324.9MB/s 。256GB M5M的循序讀取效能為508.4MB/s、循序寫入效能為410.2MB/s。






當測試資料為0xFF(1Fill)時

64GB M5M的循序讀取效能為510.7MB/s、循序寫入效能為165.3MB/s。128GB M5M的循序讀取效能為509.2MB/s、循序寫入效能為324.8MB/s 。256GB M5M的循序讀取效能為519.9MB/s、循序寫入效能為412.4MB/s。













HD Tune Pro 5.00效能測試


硬碟資訊顯示頁面







當區塊大小設定為8MB時的標準測試

64GB M5M在標準測試項目的平均讀取速率結果為MB/s、平均寫入速率結果為MB/s。




128GB M5M在標準測試項目的平均讀取速率結果為511.3MB/s、平均寫入速率結果為303.3MB/s。




256GB M5M在標準測試項目的平均讀取速率結果為511.7MB/s、平均寫入速率結果為406.1MB/s。




當區塊大小設定為64KB時的標準測試

64GB M5M在標準測試項目的平均讀取速率結果為530MB/s、平均寫入速率結果為166MB/s。




128GB M5M在標準測試項目的平均讀取速率結果為329MB/s、平均寫入速率結果為205.7MB/s。




256GB M5M在標準測試項目的平均讀取速率結果為367.5MB/s、平均寫入速率結果為220.6MB/s。




檔案效能測試

在檔案效能測試項目中，64GB M5M的連續讀取效能約為508517KB/s、連續寫入效能約為162883KB/s。128GB M5M的連續讀取效能約為510701KB/s、連續寫入效能約為318532KB/s。256GB M5M的連續讀取效能約為510607KB/s、連續寫入效能約為419823KB/s。













PCMark軟體效能測試



PCMark 05硬碟項目效能測試結果：64GB M5M分數為58907分、128GB M5M分數為74712分、256GB M5M分數為75898分。






PCMark Vantage硬碟項目效能測試結果：64GB M5M分數為70807分、128GB M5M分數為70608分、256GB M5M分數為70648分。






PCMark 7硬碟項目效能測試結果：64GB M5M分數為5276分、128GB M5M分數為5368分、256GB M5M分數為5412分。













測試總結


這次雖然是透過mSATA轉接卡來測試，但從各項軟體的測試結果可以看得出，實際的效能與官方所標示的傳輸數據算是相當接近，整體表現算是頗為穩定，而且這樣的效能表現，就現在市面上採用mSATA規格的固態硬碟產品來說，亦算是名列前茅。只不過，目前不管是筆記型電腦或是桌機主機板上所提供的mSATA插槽，大多都還是只能支援到SATA 3GB/s的規格，所以即便是這款固態硬碟的規格可以達到500MB/s，但也被硬體規格所限制住，所以若是有想要升級這款硬碟的話，還是先確認一下自己的筆電或主機板上的mSATA是否能夠支援至SATA 6GB/s的規格吧！
